OSAY43H活塞式减压阀

扫描咨询

基本参数
外形尺寸
相关下载

用途和主要性能

本阀适用于蒸汽、空气介质管路上，0SAY43F适用于氧气、空气介质管路上，通过调节将使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身能量, 可自动保持出口压力在一定范围内，但进口压力和出口压力之差必须＞0.2MPa/cm²_。

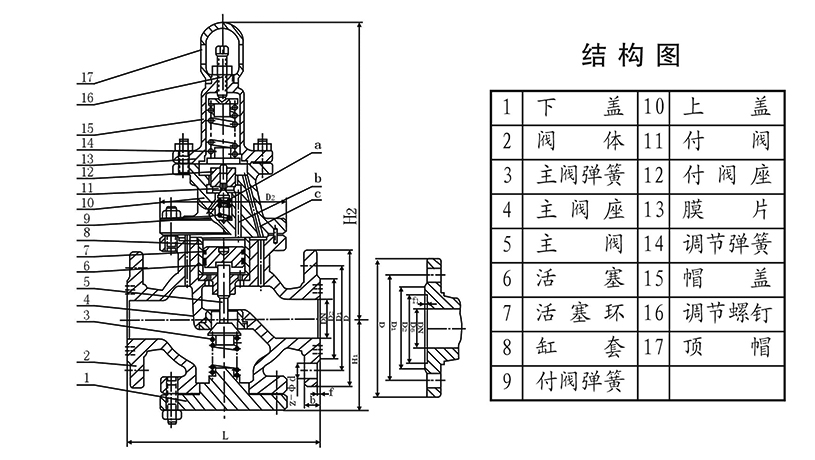

工作原理及其结构

减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

主要性能

OSAY43^H_F -16

公称压力	试验压力(MPa)		压力调节范围(MPa)			适用温度℃
公称压力	强度	密封	进口压力	出口压力	出口压力偏差值	适用温度℃
1.6	2.4	1.76	0.25〜1.6	0.05〜1	≤±0.05	≤200

OSAY43^H_F -25

公称压力	试验压力(MPa)		压力调节范围(MPa)			适用温度。C
	强度	密封	进口压力	出口压力	出口压力偏差值	Y43H	Y43F
2.5	3.75	2.75	2.5	0.1〜1.6	≤±0.07	200	≤200
			2.3			250
			1.8			350

OSAY43^H_F -40

公称压力	试验压力(MPa)		压力调节范围(MPa)			适用温度℃
	强度	密封	进口压力	出口压力	出口压力偏差值	Y43H	Y43F
4	6	4.4	4	0.1〜2.5	≤±0.07	200	≤200
			3.3			300
			2.8			350

OSAY43^H_F -64

公称压力	试验压力(MPa)		压力调节范围(MPa)			适用温度℃
	强度	密封	进口压力	出口压力	出口压力偏差值	Y43H	Y43F
6.4	9.6	7.04	6.4	0.1〜3	≤± 0.07	200	≤200
			5.2			300
			2.9			450

外形尺寸

OSAY43^H_F - -16

公称通径DN	L	D	D1	D2	D3	b	f	H1	H2	Z-Φ	重量Kg
公称通径DN	mm										重量Kg
20	160	105	75	55	100	16	2	89	312	4-14	11.5
25	180	115	85	65	115	16	2	101	315	4-14	15.5
32	200	135	100	78	130	18	2	107	320	4-18	18.7
40	220	145	110	85	145	18	3	113	325	4-18	22.7
50	250	160	125	100	155	20	3	120	335	4-18	26.5
65	260	180	145	120	170	20	3	125	340	4-18	30
80	310	195	160	135	200	22	3	140	360	8-18	40
100	350	215	180	155	200	24	3	150	390	8-18	48
125	400	245	210	185	245	26	3	190	415	8-18	80
150	450	280	240	210	245	28	3	205	440	8-23	95
200	500	335	295	265	335	30	3	220	475	12-23	125
250	600	405	355	320	420	34	4	270	545	12-25	270
300	800	460	410	375	425	36	4	335	575	12-25	445
350	850	520	470	435	510	40	4	390	650	16-25	680
400	900	580	525	485	580	44	4	430	705	16-30	850

OSAY43^H_F -25

公称通径DN	L	D	D1	D2	D3	b	f	H1	H2	Z-Φ	重量Kg
公称通径DN	mm										重量Kg
25	200	115	85	65	115	16	2	101	315	4-14	17
32	200	135	100	78	125	18	2	107	320	4-18	20
40	220	145	110	85	140	18	3	113	325	4-18	22.8
50	250	160	125	100	140	20	3	120	335	4-18	26
65	260	180	145	120	160	22	3	125	340	8-18	27.5
80	310	195	160	135	180	22	3	140	360	8-18	42.5
100	350	230	190	160	200	24	3	150	390	8-23	52
125	400	270	220	188	260	28	3	190	425	8-25	90
150	450	300	250	218	275	30	3	210	445	8-25	103
200	500	360	310	278	340	34	3	245	485	12-25	144
250	600	425	370	332	420	36	3	270	454	12-30	305
300	800	485	430	390	425	40	4	335	575	16-30	498
350	850	550	490	448	510	44	4	390	660	16-34	720
400	900	610	550	505	580	48	4	430	710	16-34	890

OSAY43^H_F -40

公称通径DN	L	D	D1	D2	D3	D6	b	f	f1	H1	H2	Z-Φ	重量Kg
公称通径DN	mm												重量Kg
25	200	115	85	65	115	58	16	2	4	101	315	4-14	19
32	220	135	100	78	130	66	18	2	4	107	320	4-18	22
40	240	145	110	85	140	76	18	3	4	113	325	4-18	26
50	270	160	125	100	140	88	20	3	4	120	335	4-18	31
65	280	180	145	120	160	110	22	3	4	140	365	8-18	40
80	330	195	160	135	200	121	22	3	4	150	385	8-18	58
100	380	230	190	160	200	150	24	3	4.5	150	385	8-23	64
125	440	270	220	188	260	176	28	3	4.5	190	425	8-25	100
150	500	300	250	218	275	204	30	3	4.5	210	445	8-25	122
200	560	375	320	282	340	260	38	3	4.5	245	485	12-30	190

OSAY43^H_F -64

公称通径DN	L	D	D1	D2	D3	D6	b	f	f1	H1	H2	Z-Φ	重量Kg
公称通径DN	mm												重量Kg
25	200	135	100	78	130	58	22	2	4	110	370	4-18	16
32	220	150	110	82	135	66	24	2	4	125	380	4-23	26
40	240	165	125	95	150	76	24	3	4	130	395	4-23	32
50	270	175	135	105	160	88	26	3	4	135	405	4-23	42
65	280	200	160	130	180	110	28	3	4	145	410	8-23	56
80	330	210	170	140	208	121	30	3	4	170	445	8-23	71
100	380	250	200	168	208	150	32	3	4.5	175	455	8-25	80
125	440	295	240	202	295	176	36	3	4.5	245	504	8-30	130
150	500	340	280	240	350	204	38	3	4.5	280	555	8-34	165
200	560	405	345	300	408	260	44	3	4.5	310	581	12-34	220
