性能特点
柱形活塞、经久耐磨、高频高温、耐冷凝水、真空高压、开关灵敏、各种场合、完全通用.
应用范围
航天、石油化工、电力装备、钢铁、电镀涂装、工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、食品、水处理、等控制系统。
功能选项
代号 | 功能名称 | 功能说明 |
K | 常开型 | 通电阀关，断电阀开 |

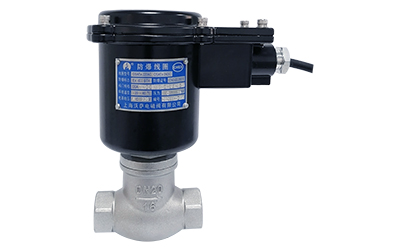

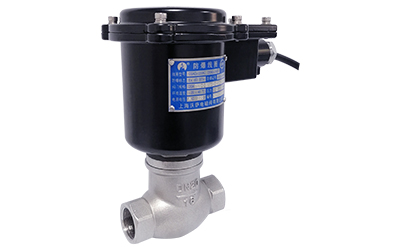

E | 防爆型 | 防爆等级：Ex dⅡBT3/T4 |

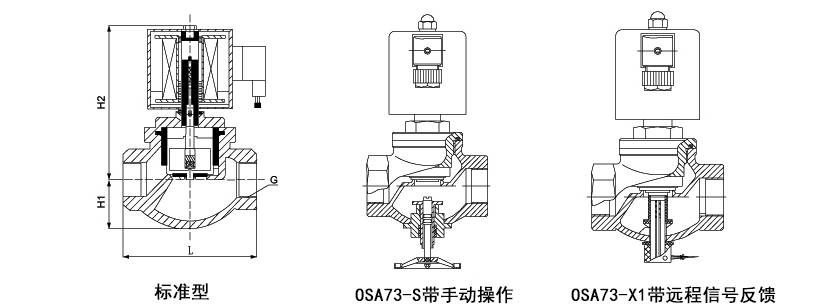

S | 带手动操作 | 可手动打开或关闭本阀 |
X1 | 远程信号反馈 | 无源机械触点，适用气体介质 |
N | 带止回功能 | 限制流体单向流动，防止倒流 |
J | 配节能模块 | 降低线圈温升和功耗，延长线圈寿命 |
*信号反馈装置限于工作温度≤80℃场合
*无源信号反馈要求流体压差≥1～3bar
*节能模块暂时没有防爆型
*位置受限，S、X1、N同一台阀只能选择其中一种功能
*手动装置特点：直接打开主阀芯，无需压差条件！
技术参数
公称通径 | DN15-50 |
原理结构 | 分步直动式 |
阀体材质 | SS304、321、302（SS316批量可特制） |
密封材料 | NBR、FKM、PTFE、紫铜 |
适用流体 | 气体、液体、蒸汽、真空、热水、导热油等 |
环境温度 | -30℃～+60℃（防爆型-20℃～+50℃） |
流体温度 | C1组：-10℃～60℃，C2组：-20℃～90℃，C5组：-25℃～220℃ |
流体粘度 | ≤22mm²/S（50mm²/S以下可特制） |
连接方式 | 内螺纹 |
安装方式 | 水平安装，线圈向上（禁止垂直安装） |
防护等级 | 普通型IP54，防爆型IP65 |
电气参数
常规电压 | 220VAC 50/60Hz 24VDC |
特制电压 | AC 50/60Hz：380V、110V、48V、36V、24V |
DC：220V、110V、48V、12V |
额定功率 | AC：通径≤25mm，45VA； ≥32mm，70VA |
DC：通径≤25mm，40W；≥32mm，65W |
电压公差 | ±10% |
电气连接 | 普通型：标准接线盒；防爆型：M20×1.5内螺纹，内置接线盒（可定制G1/2或NPT螺纹） |
*选用以上特制电压时工作压力可能变化，请务必先向我司咨询。 |
规格参数
常闭型 |
|
常开型 |
|
型号规格 | 通径（mm） | Kv值 | 最小压差（bar） | 最大工作压力（bar） | 特制常闭型 |
标准型 | X1/N | 常闭型 | 常开型 | 工作压力范围（bar） |
OSA7315 | 15 | 2.8 | 0 | 1 | 16 | 8 | 1～25 |
OSA7320 | 20 | 5.4 | 0 | 1 | 16 | 8 | 1～25 |
OSA7325 | 25 | 8.5 | 0 | 1 | 16 | 8 | 1～25 |
OSA7332 | 32 | 14 | 0 | 1 | 16 | 8 | 1～25 |
OSA7340 | 40 | 18 | 0 | 1 | 16 | 8 | 1～25 |
OSA7350 | 50 | 28 | 0 | 1 | 16 | 8 | 1～25 |
特别提示：在设计控制方案时尽量选择常闭型，而你如果是通电时间太长则不必担忧，本阀适应连续工作；
备注：如果需要附带“止回功能”或“X1信号反馈”时应满足表中的最小压差条件。
